Chicago Metallic T35 Hook 650

35 mm inhaaksysteem met hoofdprofiel en dwarsprofielen met vlak aansluitende flens
Download datablad
Download datablad
Terug
Wordt gebruikt om industriële plafonds te creëren met grote en zware panelen
Brandbestendig conform de nationale en Europese vereisten
Systeem kan worden gecombineerd met het dubbele hoogtesysteem 75 mm

Koppeling

CMC_650-DE

Coupling

Terug

Prestaties

Draagkracht van het systeem Draagkracht van het systeem

Chicago Metallic™ T35 Hook 650 deflection

 Kg/m²
Ophangafstand (mm) Modulatie (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 11.8 19.9
1200 1200 x 600 13.0 21.5
1200 1500 x 1000 4.7 7.9
Corrosieweerstand Corrosieweerstand B
Brandreactie Brandreactie A1 / A2-s1,d0 (Color-all)
Milieu Milieu Volledig recycleerbaar
Back

Chicago Metallic™ T35 Hook 650 deflection

 Kg/m²
Ophangafstand (mm) Modulatie (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 11.8 19.9
1200 1200 x 600 13.0 21.5
1200 1500 x 1000 4.7 7.9
Back
Back
Back
Terug

Profielen en Toebehoren

Hoofdprofiel

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
Hoofdprofiel

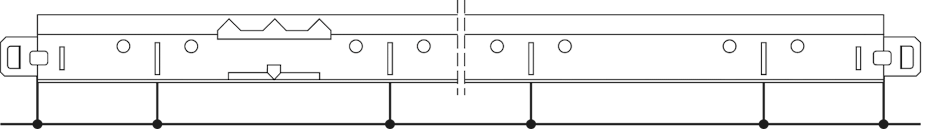

650.tif Hoofdprofiel T35 haak 3200 38 35 T35 MR HOOK Wit 001 Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 32 - Afstand tussen de slots (mm): 50 / 100 / 30 x 100 / 50
650.tif Hoofdprofiel T35 haak 3600 38 35 T35 MR HOOK Wit 001 Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 18 - Afstand tussen de slots (mm): 100 / 200 / 16 x 200 / 100

Dwarsprofiel

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
Dwarsprofiel

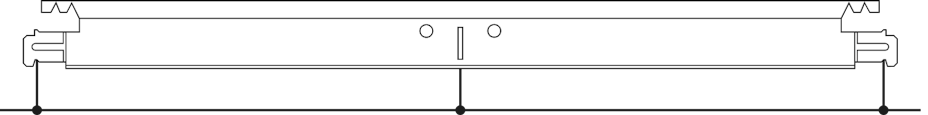

652.tif Dwarsprofiel T35 haak 600 38 35 T35 CT HOOK Wit 001 Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300
654.tif Dwarsprofiel T35 haak 1200 38 35 T35 CT HOOK Wit 001 Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 600 / / / 600

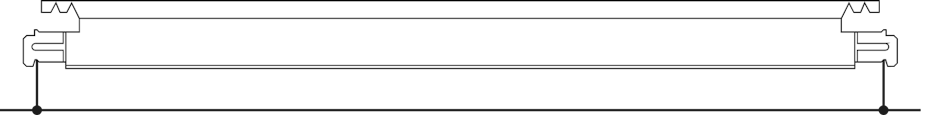

655.tif Dwarsprofiel T35 haak 1500 38 35 T35 CT HOOK Wit 001 Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 0 - Afstand tussen de slots (mm): / 1500 / /

Muurprofielen

Profiel Lengte Hoogte Breedte Artikelcode Kleuren Verpakking
L-profielen
1470.tif L-randafwerkingsprofiel 30x30 mm 3050 30 30 L30x30 Wit 001 Verpakkingsinformatie
Schaduwhoeklijnen
1465--001.tif Schaduwhoeklijn 20x20x20x30 mm 3050 20 20 W20x20x20x30 Wit 001 Verpakkingsinformatie
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 32 - Afstand tussen de slots (mm): 50 / 100 / 30 x 100 / 50
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 18 - Afstand tussen de slots (mm): 100 / 200 / 16 x 200 / 100
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 600 / / / 600
Terug

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 0 - Afstand tussen de slots (mm): / 1500 / /
Terug
Terug
Terug

Downloads

documents





pdf
Chicago Metallic T35 Hook 650 | Datablad
Chicago Metallic T35 Hook 650 | Datablad

pdf
DoP-RFN-T3538MD-A02 - Dwarsprofiel T35 haak
DoP-RFN-T3538MD-A02 - Dwarsprofiel T35 haak

pdf
DoP-RFN-PTW-A02 - Schaduwhoeklijn 20x20x20x30 mm
DoP-RFN-PTW-A02 - Schaduwhoeklijn 20x20x20x30 mm

pdf
Milieuproductdeclaraties (EPD) - Ophangsystemen
Milieuproductdeclaraties (EPD) - Ophangsystemen

pdf
DoP-RFN-PTLSA-A02 - L-randafwerkingsprofiel 30x30 mm
DoP-RFN-PTLSA-A02 - L-randafwerkingsprofiel 30x30 mm

pdf
